Пистолеты «Mannlicher» (Австро-Венгрия)

Инженер с блестящим образованием, Фердинанд Риттер фон Манлихер (1848–1904) — немец по происхождению, проживавший в Австрии, служил на австрийских железных дорогах. С 30 лет он стал заниматься конструированием стрелкового оружия, в чем и преуспел. В 1878 г. Манлихер приступил к конструированию своей первой винтовки, в 1980-м она была закончена и забракована военными. Тем не менее последующие образцы оружия (всего им было запатентовано около 20 систем) нашли широкое применение в армиях многих стран мира.

На протяжении всей жизни Манлихер сотрудничал с фирмой «Steyr» (в 1890-х гг. это предприятие называлось «Öesterreichische Waffenfabrik-Gesellschafft Steyr»).
Можно сказать, что фирма во многом обязана своим коммерческим успехом именно Манлихеру: многие образцы оружия, созданные им и выпускавшиеся фирмой «Steyr», носят двойное обозначение «Steyr-Mannlicher». В 1894 г. известный своими магазинными винтовками Фердинанд Манлихер обратился к необычной для себя теме — конструированию самозарядных пистолетов. Очень быстро появились первые опытные образцы нового оружия. По некоторым сведениям, они были изготовлены в мастерских Северо-Австрийской железнодорожной компании — основном месте работы инженера-путейца Манлихера.

КОНСТРУКЦИЯ ПИСТОЛЕТА «MANNLICHER» M 1894

Пистолет «Mannlicher» M 1894 имеет автоматику, работающую по принципу использования энергии пули. Движение ствола вперед со сжатием возвратной пружины осуществляется под действием силы пули. Стреляная гильза выталкивается за пределы оружия следующим патроном, подаваемым из магазина. Особенностью оружия стала возможность задержки ствола после выстрела в крайнем переднем положении до тех пор, пока стрелок держит спусковой крючок в нажатом состоянии. После отпускания крючка возвратная пружина устанавливает ствол в исходное (заднее) положение, при движении ствола назад в патронник из магазина извлекается следующий патрон.

Оружие выполнено с неподвижным затвором, не сцепленным со стволом. Собственно говоря, как такового затвора нет совсем. Его функции выполняет массивная торцевая стенка колодки пистолета, к которой прижимается силой своей пружины ствол.

В неподвижном затворе установлен курок, который при выстреле взаимодействует с ударником. Ударно-спусковой механизм пистолета Манлихера M 1894 довольно примитивный: для каждого выстрела необходимо взводить курок либо пальцем (как при стрельбе из револьвера), либо повторным нажатием на спусковой крючок.

Первоначально в качестве боеприпасов планировалось использовать 8 мм фланцевые патроны, однако в производство пошла модель под новый патрон калибра 7,63 мм, разработанный Манлихером специально для модели обр. 1894 г. Позже появилась и модификация под 6,5 мм патрон.  Постоянный магазин на 5 патронов располагается в рукоятке и снаряжается с помощью специальной обоймы. По желанию заказчика в конструкцию пистолета могут вноситься изменения, например, существуют упрощенные варианты оружия, не имеющие узла задержки ствола в переднем положении. Также может использоваться ударно-спусковой механизм одинарного действия, исключающий необходимость взвода курка после каждого выстрела. Кроме того, некоторые образцы оружия оснащены различными предохранительными устройствами на рукоятке.

Новаторам в те времена приходилось туго: для своего пистолета инженеру пришлось создать также патрон собственной конструкции калибра 7,6 мм.

С современной точки зрения конструкция пистолета Манлихера обр. 1894 г. уникальна: необычный принцип работы автоматики (с подвижным стволом и неподвижным затвором) и револьверная система двойного взвода. Основное производство пистолетов Манлихера обр. 1894 г. было основано на фирме «Waffenfabrik fon Dreyse» из Земмерда (Германия). Эта фирма выпустила несколько десятков пистолетов Манлихера под патрон 7,6 мм (длиной 230 мм, массой 1 кг), затем перешла на выпуск этого оружия, модифицированного под 6,5 мм патрон (эта модификация имела длину 215 мм и массу 0,85 кг).

Читать:  Пистолет-пулемет Судаева - разумная простота

Еще одна фирма — «Schweizarische Industrie Gesellschaft» из Нойхаузена выпустила несколько пистолетов обр. 1894 г. для испытаний в Швейцарии. Все пистолеты этой конструкции выпускались под обозначением М 1894 и M 1895, в конструктивном плане все модификации идентичны. В 1894 г. пистолет Манлихера проходил испытания в Швейцарии, через 2 года — в Австрии, еще позже — в России. В первых двух странах оружие «дожило» до войсковых испытаний, однако нигде на вооружение поставлено не было.

Есть сведения, что до 1897 г. было выпущено до 200 пистолетов Манлихера обр. 1894 г., «растворившихся» на гражданском рынке — вероятнее всего, покупателями были военные офицеры или полицейские чины.

«Образец эстетического совершенства», «самое элегантное оружие» — такими эпитетами награждали в свое время новый пистолет системы Манлихера оружейные эксперты. Потерпев неудачу с конструированием пистолетов со сцепленным затвором, конструктор создал оружие со свободным затвором. Самые ранние образцы были созданы в 1898 г., сразу после не слишком впечатляющих результатов испытания оружия со сцепленным затвором, позже производимого под обозначением обр. М 1903 (1903 г.).

К тому времени фирма «Waffen fabrik von Dreyse», производившая пистолеты Манлихера обр. 1894 г., разорилась и была куплена компанией «Rheinmetall», поэтому инженер обратился к компании «Öesterreichische Waffenfabrik-Gesellschaft Steyr», уже имевшей опыт изготовления винтовок его конструкции. С 1901 г. пистолет выпускался этой фирмой под 7,63 мм патрон, опять-таки созданный Манлихером.

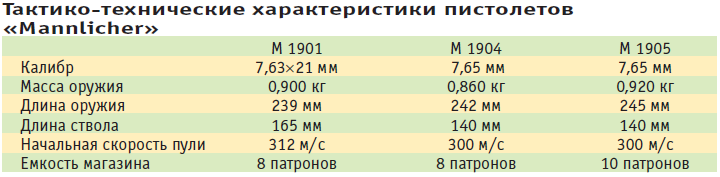

КОНСТРУКЦИЯ ПИСТОЛЕТОВ «MANNLICHER» M 1901, M 1904 И M 1905

Пистолет «Mannlicher» обр. 1901 г. известен в первую очередь тем, что является первым в мире самозарядным пистолетом с открытым затвором-кожухом. Легкий затвор, закрытый по бокам с обеих сторон длинными планками, составляет одно целое с выбрасывателем стреляной гильзы и ударником. Автоматика пистолета работает на основе использования энергии отдачи полусвободного затвора, ствол при этом неподвижен.

Под казенной частью ствола располагается возвратная пружина, сцепленная с затвором-кожухом. Механизмом предварительного взвода оружие не оснащено.

После выстрела затвор-кожух движется назад, при этом возвратная пружина сжимается. Дополнительно установленная боевая пружина, также воздействующая на затвор-кожух, которая еще больше замедляет ход затвора. В конструкцию пистолета включен рычаг-замедлитель, также осуществляющий торможение подвижных частей. Такая сложная конструкция создана с одной целью — поглотить часть энергии отдачи, так как самостоятельно легкий затвор это сделать не в состоянии. Дойдя до крайней задней точки, затвор-кожух начинает движение в обратном направлении под воздействием распрямления возвратной пружины. Одновременно в патронник досылается очередной патрон.

Оружие имеет постоянный магазин, находящийся, как у пистолетов современного типа, в рукоятке. Магазин снаряжается из специальной обоймы через вырез затвора-кожуха, находящегося в открытом положении. Если возникает необходимость вынуть патроны из рукоятки, следует вручную отвести затвор и нажать на специальный рычаг, располагающийся на рукоятке пистолета справа. Пружина, располагающаяся в магазине, выталкивает все находящиеся в магазине патроны через открытый затвор.

Читать:  Пистолеты «Хеклер унд Кох» Р2000 и Р30

Пистолет имеет большой открытый курок и простые по устройству спусковые тяги, прикрытые с левой стороны съемной пластиной. Движущая боевая пружина помещена в правой части рамки, так что нижнее ее плечо давит на курок, а верхнее — на небольшой рычаг, конец которого взаимодействует с вырезом в нижней части затвора-кожуха. Пластина, прикрывающая пружину, соединена с пластиной ударно-спускового механизма при помощи изогнутой вперед тяги. Под возвратной пружиной эта тяга запирается подпружиненной защелкой.

Пистолеты Манлихера обр. 1904 и 1905 гг. отличались в первую очередь калибром используемых боеприпасов: они были сконструированы под специальный 7,65 мм патрон. Конструкция этих систем осталась практически неизменной. Иными были длина ствола, форма рукоятки и емкость магазина. Пуля специального патрона имела массу 5,6 г, заряд — 0,24 г, весь патрон — 8,6 г. Пистолет обр. 1905 г. отличался магазином увеличенной до 10 патронов емкости. Модель M 1901 имела запиравший курок изнутри большой предохранитель рычажного типа, который приводился в действие большим пальцем. Поздние образцы оснащались упрощенным предохранителем. Он размещался на тыльной стороне затвора-кожуха и просто блокировал курок. Мушка пистолета, имевшая в модификации M 1901 скругленный передний край, в более поздних образцах стала прямоугольной. Прорезь прицела первоначально протачивалась в колодке над казенной частью ствола. Более поздний прицел пистолета модели 1905 г. представлял собой канавку, проточенную в торцевой части затвора-кожуха.

В 1903–1905 гг. состоялись испытания этого оружия в армии Австро-Венгрии, которые закончились официальным отказом от принятия пистолета на вооружение. Тем не менее в последующие годы многие офицеры австро-венгерской армии в частном порядке закупили это оружие. Сейчас пистолет обр. 1901 г. интересен в первую очередь тем, что это первое оружие с открытым затвором-кожухом. Именно такую конструкцию (хотя и более модифицированную) имеют все современные пистолеты.

Настоящий успех ожидал оружие Манлихера в Латинской Америке, где была продана большая часть всех заказанных экземпляров. Под обозначением «Modello 1904/1905» пистолет был принят на вооружение парагвайской, боливийской и аргентинской армиями. Достаточно сказать, что 7,63мм патроны Манлихера производятся в Аргентине до сих пор. Всего было произведено около 10 000 пистолетов обр. 1901 г.

В 1896 г. Фердинанд Манлихер запатентовал новую конструкцию пистолета. Тогда в производстве стоял пистолет обр. 1894 г. с подвижным стволом, однако конструктор, предвидя неудачу такого оружия, создал совсем иной пистолет, имеющий свободный затвор и постоянный магазин на 6 патронов, располагающийся перед спусковым крючком (как у пистолетов Бергмана) и снаряжающийся из обоймы. Конструкция не имела коммерческого успеха, однако послужила образцом для другого оружия Манлихера.

В 1903 г. появился последний пистолет, созданный Фердинандом Манлихером, умершим через год. Прототипом этого оружия стала модель 1901 г., однако в этом случае была применена схема со сцепленным затвором. Разработка оружия велась с 1896 г. (пистолет обр. 1903 г. имеет ту же схему автоматики и конструктивного расположения деталей, что и пистолет обр. 1896 г.).

Читать:  Винтовка Росса

Особенностью оружия были боеприпасы калибра 7,65 мм, аналогичные 7,63 мм патронам «Mauser» (в некоторых источниках прямо указывается, что этот пистолет использовал маузеровские патроны). Это, в принципе, и погубило пистолет.

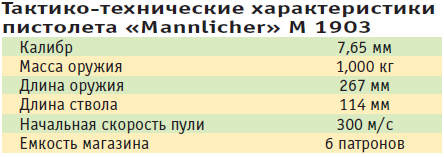

КОНСТРУКЦИЯ ПИСТОЛЕТА «MANNLICHER» M 1903

Автоматика пистолета «Mannlicher» M 1903 работает по принципу использования энергии отдачи сцепленного с затвором ствола. Оружие имеет систему предварительного взвода затвора при помощи фрезерованного выступа, расположенного наверху рамки. Стрелку необходимо потянуть этот выступ на себя и затем отпустить. Двигаясь вперед, затвор захватывает первый патрон из магазина и досылает его в патронник.

Затвор имеет клиновое запирание, подвижный клин-стопор закреплен на ствольной коробке. Поднятый стопор удерживает затвор во время выстрела. При выстреле происходит отход ствола и затвора примерно на 5 мм, при этом стопор перемещается в исходную позицию и опускается. Затем освобожденный затвор двигается назад самостоятельно, попутно взводя курок и перезаряжая пистолет для следующего выстрела. Изогнутый рычаг, расположенный над спусковым крючком с правой стороны рамки, является дополнительным устройством взвода затвора.

Пистолет оснащен соприкасающимся с ударником закрытым курком. Предохранитель представляет собой небольшой рычажок на тыльной стороне рамки, непосредственно блокирующий курок. В пистолете используется сменный коробчатый магазин, размещенный, как у пистолетов Маузера С 96, перед предохранительной скобой спускового крючка. Опытные образцы имеют постоянный магазин, заряжающийся из обоймы, как в моделях M 1894 и M 1901. Магазин изымается при нажатии небольшой защелки у спусковой скобы.

Для стрельбы из пистолета используются специальные патроны калибра 7,65 мм, аналогичные тем, что применяются в том же «Mauser» С 96, но менее мощные. Можно применять и стандартные маузеровские магазины, однако это считается небезопасным.

Даже чисто по внешнему сравнению громадного «Mauser» С96 и небольшого элегантного «Mannlicher» М 1903 становится понятно, что оружие австрийца не имело достаточной прочности для стрельбы мощным маузеровским патроном. И хотя в эксплуатации «Mannlicher» был гораздо удобнее, чем «Mauser», даже усиленная в 1900 г. модель со сцепленным затвором в серию не пошла.

В конце концов, это оружие было объявлено охотничьим карабином и выпускалось фирмой «Steyr» под обозначением М 1903. В 1904 г. фон Манлихер умер. Его смерть, как утверждают специалисты, затормозила развитие пистолетов почти на 10 лет. В качестве охотничьего карабина пистолет обр. 1903 г. выпускался со стволом длиной 300 мм и прикладом, стандартный пистолет мог также оснащаться кобурой-прикладом (по типу маузеровского С 96), крепящимся с тыльной стороны рукоятки. И пистолет, и охотничий карабин испытывались австро-венгерской армией, но безуспешно. Пистолеты и охотничьи карабины Манлихера обр. 1903 г. (общей численностью до 1000 экземпляров) были распроданы до начала Первой мировой войны.
