Буксируемая зенитная артиллерия Китая

Львиную долю зенитной артиллерии китайской войсковой ПВО (свыше 7000 орудий) составляют буксируемые системы, большая часть которых давно устарели и сейчас постепенно заменяются новыми скорострельными артиллерийскими установками и зенитными ракетными комплексами.

Буксируемая 57-мм зенитная установка «Тип 59» (PG-59) – копия советской С-60.

Буксируемая 100-мм зенитная установка «Тип 59» (PG-59) является копией советской артиллерийской системы КС-19 разработки конца 1940-х гг. Принята на вооружение в начале 1960-х гг. «Тип 59» выполнена на двухосном колесном прицепе с домкратами; заряжание – ручное, затвор клиновой горизонтальный, с полуавтоматикой; управление ручное, углы вертикального наведения – от -3 до +89°, темп стрельбы – 10-15 выстр./мин. Система управления огнем включает телескопический прицел «Тип 59-1» и панораму, РЛС «Мяо-5» с дальностью обнаружения цели до 80 км и сопровождения – до 35 км, а также оптический дальномер. Максимальная дальность стрельбы при использовании оптики составляет 4 км, РЛС – до 12,6 км.

Китайская буксируемая 57-мм зенитная установка, принятая на вооружение в 1965 г., также имеет обозначение «Тип 59» (PG-59). Она является копией советской артиллерийской системы С-60 и выполнена на двухосном колесном прицепе с домкратами; заряжание – ручное, кассетами на четыре выстрела, управление ручное, углы вертикального наведения – от -10 до +85°, темп стрельбы – 50-60 выстр./мин. Установка неоднократно модернизировалась. В частности, на ней использовали электрические приводы наведения и систему автоматического заряжания, повысившую скорострельность до 100-120 выстр./мин. Система управления огнем включает телескопический прицел «Е-18», а также РЛС «Мяо-9» и внешний прицел «Тип 6». Стрельба возможна по воздушным целям, летящим со скоростью до 350 м/с, максимальная дальность стрельбы при использовании оптики составляет 4 км, с использованием РЛС – до 6 км.

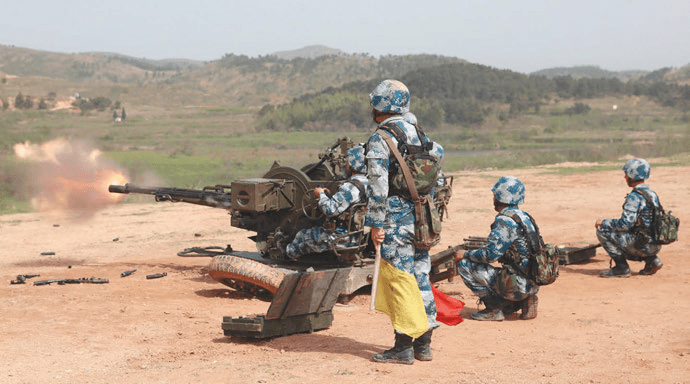

25-мм зенитная артиллерийская установка «Тип 87» на учениях НОАК, апрель 2018 г.

На базе артиллерийской части PG-59 была создана опытная спаренная зенитная самоходная установка «Тип 80». Она представляла собой шасси танка «Тип 69», на которое установили сварную башню с двумя 57-мм автоматами, местами экипажа, прицелом и боекомплектом. По конструкции она напоминала советскую ЗСУ-57-2, но с полностью закрытой башней.

Читать:  Автоматические винтовки CETME (Испания)

Буксируемая спаренная 37-мм зенитная установка «Тип 65» была принята на вооружение НОАК в 1960-х гг. Она представляет собой усовершенствованную версию установки «Тип 55», являющейся копией советской одноствольной артиллерийской системы 61-К довоенной разработки. Установка выполнена на двухосном колесном прицепе с домкратами, заряжание – ручное, питание – магазинное, на пять выстрелов, управление – ручное, углы вертикального наведения – от -10 до +85°, темп стрельбы – 160-180 выстр./мин на один ствол. Наклонная дальность стрельбы с использованием телескопического прицела составляет 3,5 км, с помощью внешнего целеуказания – до 8,5 км.

В 1974 г. на вооружение НОАК поступила модернизированная зенитная установка «Тип 74», отличающаяся наличием электродистанционного управления, новым дневным/ночным прицелом, а также введением с систему управления огнем РЛС. Таким образом, артиллерийская система стала всепогодной. Кроме того, был усовершенствован станок, благодаря чему изменились углы вертикального наведения: теперь они составляли от -15 до +87°.

В 1980-х гг. на базе артиллерийской части «Тип 65/74» была создана еще одна опытная спаренная зенитная самоходная установка – «Тип 88». Так как она предназначалась для непосредственного прикрытия танковых и мотопехотных подразделений, ее выполнили на базе танка «Тип 69». На машину установили сварную башню с двумя 37-мм автоматами, местами экипажа, прицелом, РЛС и боекомплектом. Установка имеет темп стрельбы 360–380 выстр./мин, максимальную дальность 9,4 км (эффективная – 7,2 км, высота – 4 км), автоматическое заряжание, боезапас составляет 1000 выстрелов. В систему управления огнем входит РЛС обнаружения и сопровождения цели с дальностью до 15 км, оптический прицел, баллистический вычислитель и система опознавания «свой-чужой». В 1989 г. ЗСУ «Тип 88» (PGZ-88) прошла испытания и была принята на вооружение НОАК, но в серию так и не пошла. Таким образом, в подразделениях имеется лишь небольшое количество этих установок (по некоторым данным, всего шесть штук).

Читать:  Переносные зенитные ракетные комплексы Китая

С 1976 г. китайская корпорация НОРИНКО активно вела работы по легкой буксируемой зенитной автоматической установке для непосредственного прикрытия армейских подразделений. Однако успешно дело пошло лишь после того, когда китайцы смогли приобрести несколько советских 23-мм зенитных установок ЗУ-23-2 (по-видимому, в одной из арабских стран). Так как к началу 1980-х гг. основным калибром для автоматических пушек в НОАК был 25 мм, позаимствованный у западных систем, во множестве закупленных в те годы и старательно скопированных, то было решено переделать под этот стандарт и новую зенитную установку. К 1984 г. новая зенитная артиллерийская система вышла на испытания, а в 1987 г. она была принята на вооружение под обозначением «Тип 87».

25-мм зенитная артиллерийская установка «Тип 87» представляет собой копию ЗУ-23-2, отличаясь от нее лишь калибром стволов и конструкцией патронника. Спаренные автоматы расположены на вращающемся лафете; там же находятся ручные приводы наведения, прицельный комплекс, два коробчатых магазина на 40 патронов каждый и два места для операторов. Эффективная дальность стрельбы по воздушным целям составляет 3,2 км, темп стрельбы – 600-700 выстр./мин, углы вертикального наведения – от -10 до +90°. Для прицеливания служит оптический дневной/ночной прицел. Снизу на опорной части лафета имеются два колеса, в боевом положении складывающиеся горизонтально. Установка, как правило, буксируется грузовиком (6х6), в кузове которого располагается расчет и боезапас. Некоторое количество установок «Тип 87» используется в армейских подразделениях как самоходный вариант путем установки на крыше БТР «Тип 63», по аналогии с российским авиадесантным БТР-Д, на который может устанавливаться ЗУ-23-2.

В 1980-х гг. Китай закупил в Швейцарии некоторое количество 35-мм спаренных зенитных артиллерийских установок GDF-002 компании «Эрликон», а также радиолокационную систему «Скайгард» для централизованного управления огнем. Как всегда, китайцы сразу же приступили к технологическому копированию приобретенного образца и в 1999 г. на Национальном военном параде в Пекине продемонстрировали копию зенитной установки местного производства под обозначением «Тип 99» (ранее имела обозначение «Тип 90»). По некоторым данным, на вооружении НОАК находятся 340 таких установок (170 батарей). Новая артиллерийская система, в отличие от «Тип 65/74», была выполнена с использованием современных технических решений. Высокая автоматизация позволила управлять установкой одним оператором, система автоматического заряжания увеличила скорострельность, время реакции составило 6 с. Вращающийся лафет со спаренной 35-мм артиллерийской частью установлен на двухосном прицепе с домкратами, там же находится место оператора с органами управления, прицел, два магазина на 280 патронов каждый и дополнительный боезапас. Перезаряжание магазина происходит всего за 7,5 с. Темп стрельбы составляет 550 выстр./мин на ствол, эффективная дальность – 4 км, углы вертикального наведения – от -5 до +92°.

Читать:  Многоствольные пулеметы «Nordenfeldt» (Великобритания)

Система управления огнем «Тип 902», являющаяся копией «Скайгард», смонтирована на отдельном двухосном прицепе и включает РЛС миллиметрового диапазона с дальностью обнаружения целей до 8 км, оптико-электронную систему сопровождения с ТВ камерой и ИК камерой, баллистический вычислитель. Каждая батарея состоит из двух установок «Тип 99» и одной станции «Тип 902». При этом возможно дистанционное управление артиллерийскими установками в автоматическом режиме. Прицепы, как правило, буксируются армейскими грузовиками «Бэй Цзин» (6х6). Позднее кабину с РЛС системы управления огнем «Тип 902» выполнили в самоходном варианте на шасси грузовика.

В 1990-е гг. Китай активно продвигал на экспорт (правда без особого успеха) систему ПВО «Тип 390» (аналог Skyguard/Aspide), основу которой составляли артиллерийские установки «Тип 99» и зенитные ракеты PL-9D с ИК ГСН, изначально предназначенные для вооружения истребителей. Каждая такая система ПВО, помимо спаренных зенитных автоматов и турелей с четырьмя ракетами, имела в своем составе КП на основе системы управления огнем «Тип 902». Все элементы «Тип 390» размещены на буксируемых двухосных прицепах.
