Пистолеты «Mauser» М 1914/34 и HSc (Германия до 1945 г.)

В Вермахте в годы Второй мировой войны применялись не только военные модели, рассчитанные на использование мощных патронов, а поэтому имевшие прочное сцепленное запирание канала ствола. Широкое распространение получили также пистолеты служебных (полицейских) и коммерческих моделей, сконструированных под 7,65 мм патрон Браунинга, чья автоматика благодаря использованию относительно маломощного пистолетного патрона работала по принципу отдачи свободного затвора. При этом борьбу за насыщение армейского рынка короткоствольным оружием вели между собой ведущие германские оружейные фирмы.

Фирма «Mauser» еще в начале 1930-х гг. предложила германской армии хорошо зарекомендовавшую себя модель оригинальной конструкции — 7,65 мм пистолет «Mauser» М 1914, который к тому времени уже около двадцати лет состоял на вооружении полиции. Тем более, 100 000 этих пистолетов еще в 1916–1918 гг. было закуплено кайзеровской армией. Это было компактное и, в общем, неплохое для своего времени оружие самообороны, созданное инженером фирмы «Mauser» Йозефом Никлем. Свой первый карманный пистолет на предприятии в Оберндорфе этот талантливый конструктор создал еще в 1910 г. Этот пистолет под патрон калибра 6,35 мм сразу принес производителю коммерческий успех за счет лучших, чем у конкурентов, баллистических показателей и надежности автоматики.

Модель обр. 1914 г. была всего лишь модификацией предыдущего пистолета аналогичной конструкции, однако увеличенного до 7,65 мм калибра. В 1934 г. пистолет Никля подвергся очередной модернизации. Литые пластмассовые «щечки» заменили более дешевыми деревянными, а сложную пружинную защелку стержня, удерживающего ствол, — стальной пластинчатой пружиной. В таком виде он также в больших количествах закупался полицией нацистской Германии.

Баллистические показатели нового оружия, как и более ранней модели, были на высоте. При стрельбе из пистолета «Mauser» М 1914/34 кучность боя на дальности 25 м характеризовалась эллипсом рассеивания 170×70 мм; на 50 м— 160×20 мм. Несмотря на упрощение конструкции и удешевление производства, этот пистолет не смог конкурировать с пистолетами фирмы «Walther». В вооруженных силах эта модель не была официально принята на вооружение, хотя в небольших количествах и использовалась офицерами Вермахта и Люфтваффе.

Все же фирма «Mauser» изготовила с 1910 по 1940 г. более 500 000 пистолетов «Mauser» М 1910, М 1914 и М 1914/34, в том числе с 1934 по 1940 г. около 110 000 единиц.

Большой спрос на оружие самообороны с самовзводным ударно-спусковым механизмом стал причиной появления в 30-х гг. XX в. новых пистолетов фирмы «Walther» — РР и РРК. Появление этого оружия в свою очередь ощутимо снизило спрос на в целом весьма удачные пистолеты «Mauser» М 1914 и М 1914/34, не имевшие внешнего взводящегося курка. В борьбе за рынок фирме «Mauser» пришлось приложить все свои усилия — и не напрасно. Конструктор Алекс Зайдель в 1937–1939 гг. разработал пистолет «Mauser» HSс (Hahnpistole
Selbstspanner Model C — курковый, самозарядный, третьей модели) — последнюю предвоенную модель короткоствольного оружия.

Читать:  Германский истребитель Brandenburg W.29

Для новой разработки Зайдель выбрал систему с полускрытым курком. Преимуществом такой конструкции является сниженная, по сравнению с моделями с открытым курком, опасность зацепиться за одежду во время извлечения из кармана. В то же время, в отличие от оружия со скрытым курком, стрелок имеет возможность по положению курка на ощупь или визуально установить, взведено ли оружие.

Тем не менее конкуренты также не дремали. В конце 1937 г. фирма «Sauer & Sohn» из Зуля представила первое опытное оружие «Sauer» 38H, имевшее очень удачную систему взведения с внутренним курком, приводимым в действие с помощью особого рычага взведения.

Пистолет Алекса Зайделя был представлен на несколько месяцев позже, поэтому его оружию пришлось выдержать очень жесткую конкуренцию с «Walther» РР и РРК, а также «Sauer» 38 Н.

Впрочем, практически неудовлетворимые запросы всепоглощающей военной машины Третьего рейха вскоре заметно снизили накал конкурентной борьбы, и «места под солнцем» стало хватать всем производителям оружия вплоть до конца Второй мировой войны.

Серийное производство гражданской модели «Mauser» HSс, основным назначением которого, на первый взгляд, была самооборона, было налажено в 1937 г.

Однако уже с 1939 г. «Mauser» HSc начал поступать в вооруженные силы Германии для оснащения всего летного состава Люфтваффе, офицеров флота и полицейских подразделений.

В армии пистолет «Mauser» HSс считался отлично сбалансированным, высококачественным, надежным и безопасным оружием, обладавшим просто выдающимися баллистическими характеристиками. По некоторым данным, до 1945 г. было выпущено около 260 000 пистолетов этой модели. Летный состав Люфтваффе и офицеры ВМФ получили более 200 000 пистолетов, а полиция, СС и СД— 45 000. После пистолетов «Parabellum» Р 08 и «Walther» Р 38 «Mauser» HSс во время Второй мировой войны был самым распространенным личным офицерским оружием.

После поражения Германии во Второй мировой войне производство пистолетов системы Маузера HSc было прекращено. Из оставшихся комплектующих было собрано около 20 000 пистолетов, которые были переданы на вооружение армии Франции. Но история пистолета на этом не закончилась. В 1968 г. в Оберндорфе производство «Mauser» HSc в незначительно усовершенствованном исполнении было возобновлено и поставлено на коммерческую основу. Это оружие выпускалось как под стандартные 7,65 мм боеприпасы, так и под укороченные патроны Браунинга калибра 9 мм (последняя модель в первую очередь экспортировалась в США). Несмотря на немалый коммерческий успех, в 1977 г. после выпуска около 65 000 «Mauser» HSс его производство было окончательно остановлено, а станки, документация и лицензия на выпуск были проданы итальянской фирме «Armi Renato Gamba» в Гардоне. Там с 1983–1984 гг. также было выпущено некоторое количество этих пистолетов, опять-таки в модифицированном виде. Наконец, в самой ФРГ конструкция пистолета «Mauser» HSс послужила основой для разработки другого карманного оружия, созданного фирмой «Heckler & Koch». Это оружие имело обозначение НК 4, а конструктором был Алекс Зайдель.

Читать:  Истребитель Фоккер Dr.I

КОНСТРУКЦИЯ ПИСТОЛЕТА «MAUSER» М 1914

Созданный на базе 6,35 мм пистолета «Mauser» М 1910 его 7,65 мм вариант М 1914 по принципу действия автоматики относится к системам со свободным затвором и неподвижным стволом. Действие его автоматики основано на использовании энергии отдачи затвора.

Особенностью этого оружия является остановка затвора в заднем положении при пустом магазине, что позволяет существенно сократить время на перезаряжание и тем самым значительно увеличить боевые возможности оружия. Достаточно вынуть пустой магазин, заменив его на новый. При этом вставленный магазин взаимодействует со стопором затвора, который автоматически выключается и освобождает затвор. Последний возвращается в переднее положение, досылая из магазина патрон в патронник и запирая канал ствола.

Пистолет имеет ударно-спусковой механизм ударникового типа. Несмотря на то, что разборка и сборка этого оружия не составляет труда, при разборке часто теряются мелкие детали спускового механизма. Ударный механизм чувствителен к засорению и загрязнению, кроме того, при низких температурах пистолет «Mauser» М 1914 зачастую дает осечки при стрельбе из-за слабой боевой пружины.

Рычаг предохранителя с освобождающей кнопкой расположен на левой стороне оружия. Для взведения предохранителя рычаг опускается вниз до щелчка. Постановка на предохранитель возможна в заряженном, незаряженном, взведенном либо невзведенном состояниях. После нажатия на освобождающую кнопку пистолет снимается с предохранителя.

Пистолет «Mauser» М 1914/34 состоит из 31 детали, узла и механизма, основными из которых являются: ствол, рамка пистолета, кожухзатвор с прицельными устройствами, ударно-спусковой механизм, магазин, предохранительное устройство.

Читать:  Германская подводная лодка U-47

Пистолет предназначен для стрельбы патронами Браунинга калибра 7,65 мм, боеприпасы подаются из сменного магазина на 8 патронов.

К прицельному устройству относятся полукруглая мушка и смещающийся U-образный прицел, вставленный в заднюю часть рычага затвора, имеющего форму «ласточкин хвост».

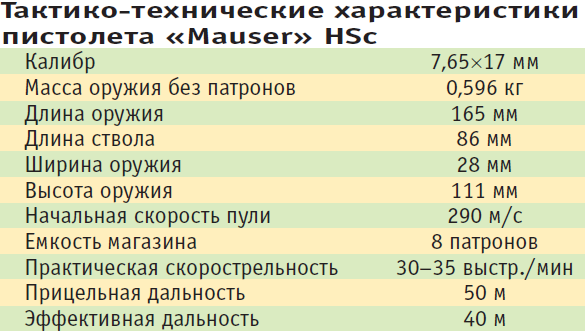

КОНСТРУКЦИЯ ПИСТОЛЕТА «MAUSER» HSC

Пистолет состоит из 40 деталей, узлов и механизмов, основными из которых являются: ствол, рамка пистолета, кожух-затвор, ударно-спусковой механизм, магазин, предохранительные устройства.

Автоматика пистолета работает по принципу использования энергии отдачи свободного затвора. Ударно-спусковой механизм куркового типа, двойного действия. Стрелок может использовать этот пистолет как с предварительно взведенным курком при малом спусковом сопротивлении, так и по принципу двойного взведения.

Курок практически полностью утоплен в корпус, но его выступающая часть позволяет без особых проблем взводить его большим пальцем руки. При этом форма курка выбрана такой, что и во взведенном, и в спущенном положении он закрывает углубление, расположенное в тыльной части затвора. Когда затвор отходит назад, курок взводится, и возвратная пружина, размещенная на стволе, разжимается. При возвращении затвора в исходное положение верхний патрон из магазина досылается в патронник.

Ствол нежестко соединен с рамкой пистолета, снизу его держит фиксатор, который находится в приливе спусковой скобы. Патронник ствола имеет специальные канавки, предназначенные для увеличения силы трения при экстракции стреляной гильзы. Благодаря этому происходит замедление открывания затвора пистолета. После израсходования последнего патрона затвор удерживается в открытом положении. В исходное положение затвор возвращается после того, как будет вставлен новый магазин. Флажок механического предохранителя расположен на затворе; при включении он разобщает курок и ударник. Если оружие поставлено на предохранитель, то невозможно ни взвести курок, ни привести в действие спусковой механизм. Кроме того, оружие оснащено предохранителем магазина. Если магазин отсутствует, спусковой механизм автоматически блокируется.

Питание патронами осуществляется из сменного коробчатого магазина объемом 8 патронов. Кнопка защелки магазина расположена внизу рукоятки пистолета. «Щечки» рукоятки на первых вариантах пистолета делали деревянными. В годы Второй мировой войны в целях экономии их заменили на пластмассовые. Прицел нерегулируемый, открытый. Он рассчитан на ведение прицельной стрельбы на дальность до 50 м.
