Конструкция винтовки «Springfield» обр. 1903 г.

Магазинная винтовка «Springfield» имеет поворотный продольного движения затвор маузеровского типа; запирание канала ствола осуществляется двумя передними боевыми выступами затвора и одним задним. На затворе расположен флажковый предохранитель.

Винтовка оснащена рамочным прицелом, имеющим деления для установок на дальность от 0 до 2850 ярдов. Целик с полукруглой прорезью. Для точной стрельбы имеется и диоптрическое отверстие. Мушка с отвесными боками укреплена на основании, имеющем вид посаженного на ствол цилиндра.

Оружие оснащено магазином на 5 патронов, располагаемых в шахматном порядке. Магазин снаряжается из пластинчатой пружинной обоймы.

Ложе выполнено из орехового дерева; некоторые модификации винтовки имеют шейки простой формы, на некоторых устанавливается шейка выраженной пистолетной формы. Шомпол, утяжеляющий дульную часть винтовки, из конструкции исключен. В цевье под стволом проточены продольные желобки, ослабляющие действие цевья на ствол при расширении дерева и способствующие охлаждению ствола. Ствольная накладка повышается к затвору и отчасти заменяет направляющую прицельную планку.

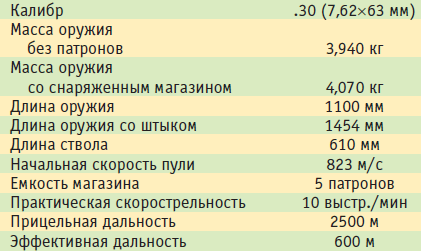

Тактико-технические характеристики винтовки «Springfield» обр. 1903 г.

К винтовке прилагается штык с тесачным клинком, в походном положении носившийся отдельно от винтовки в ножнах у пояса. В боевом положении кольцо штыка надевается на ствол. Пристреляна винтовка без штыка.
