Противотанковая винтовка «Madsen» (Дания)

В 1899 г. директор Королевской фабрики военного оружия из Копенгагена Юлиус Расмуссен запатентовал оружие, комбинирующее конструкцию пулемета и легкость винтовки. В 1903 г. фирма «Dansk Rekyriffel Syndikat» (DRRS) организовала выпуск этой «винтовки#пулемета» под обозначением «Madsen» — по фамилии тогдашнего министра обороны Дании, немало поспособствовавшего принятию на вооружение датской армии этого оружия, считающегося первым в истории ручным пулеметом.

Несмотря на несовершенство конструкции, фирма DRRS до 1945 г. продала большое количество пулеметов «Madsen» в более чем 100 вариантах во многие страны мира.

В середине 1930-х гг. специалисты фирмы DRRS провели одну из очередных модернизаций легкого пулемета, превратив его в автоматическую пушку под мощный патрон калибра 20×120 мм. Все узлы и детали были значительно укрупнены и усилены, в результате масса оружия значительно превысила 50 кг. На тот момент оружие в классе «20 мм автоматические пушки» оказалось самым тяжелым (шведские орудия «Bofors» имели массу около 42 кг, швейцарские «Oerlikon» — до 40 кг, «Solothurn» — около 50 кг).

Однако такая масса благоприятно сказалась на надежности работы автоматики и меткости стрельбы при установке на различного рода лафеты и станки. Орудие «Madsen» заинтересовало военных Дании, а также еще нескольких стран, в том числе Венгрии и Финляндии, что позволило запустить пушку в серийное производство.

Автоматическое орудие «Madsen» калибра 20 мм послужило прототипом для создания тяжелой противотанковой винтовки. Оружейники из фирмы «Dansk Industrie Syndikat Companie AS» рассчитали, что ПТР малого калибра для борьбы с танками бесперспективно, в то время как их 20 мм автоматическая пушка зарекомендовала себя как довольно эффективное оружие.

Сама пушка была немного облегчена (в частности, чуть укорочена без изменения длины ствола), затем установлена на прочные складные сошки и оборудована плечевым упором. Задней точкой опоры послужила складная стойка, регулируемая по высоте и крепящаяся к внешнему цилиндру возвратной пружины. Эта же стойка служила рукояткой наведения оружия на цель. В остальном винтовка повторяла конструкцию автоматической пушки. ПТР оснащалась чаще всего барабанным магазином на 15 патронов (реже применялись громоздкие и тяжелые магазины на 30 патронов от автоматической пушки).

Читать:  Револьвер «Наган» - особенности и возможности

В таком виде противотанковая винтовка получила обозначение «Madsen» обр. 1935 г. и была предложена военным тех стран, которые использовали 20 мм пушку «Madsen».

В то время как заказы на автоматическую пушку составили несколько тысяч экземпляров, спрос на противотанковые винтовки был крайне низок. Винтовки оказались очень тяжелыми. Планировалось, что оружие на поле боя должно было переноситься двумя бойцами. Однако на самом деле смена позиции расчетом из 2 солдат с 60-килограммовым оружием в руках или на плече представляла собой задачу крайней сложности (в связи с этим стоит подчеркнуть, что солдаты РККА, имевшие во время Второй мировой войны на вооружении винтовки ПТРС с массой лишь около 25 кг, часто жаловались на лишнюю массу этого оружия).

Велика также была отдача при стрельбе из ПТР «Madsen». Амортизатор на плечевом упоре имел простейшую конструкцию и был с невысокой начальной скоростью (к тому же быстро теряющей скорость в полете). Если на момент создания ПТР довольно эффективно «справлялось» с имевшимися тогда танками, то уже через несколько лет появление на полях боев средних и тяжелых танков сделало оружие не соответствующим требованиям.

Таким образом, пушка «Madsen» обр. 1935 г. не оправдала себя в качестве противотанковой винтовки и большого распространения не получила.

Совсем по-другому сложилась судьба 20 мм пушки «Madsen», принятой на вооружение в самой Дании в качестве универсального средства борьбы с самолетами и бронетехникой. Пушка устанавливалась на различного рода колесные лафеты, треноги, зенитные и универсальные станки. В моторизованных частях пушка могла монтироваться на коляску мотоцикла и в броневиках.

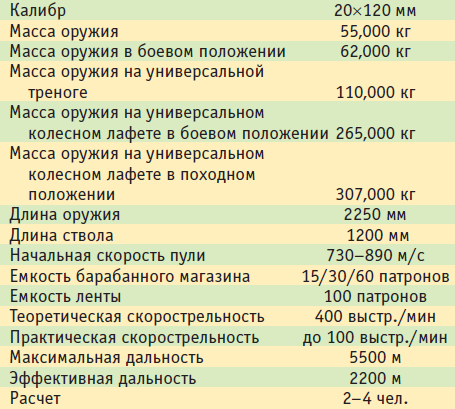

Тактико-технические характеристики автоматической пушки «Madsen»

Датская пехота имела так называемые подразделения сопровождения, имевшие на вооружении в том числе автоматические пушки «Madsen». Каждая рота сопровождения имела взвод, включавший расчеты шести таких орудий.

Читать:  Конструкция винтовки «Erma-Suhl» SR 100

Практически все станковые варианты орудий «Madsen» оснащались гидравлическим тормозом отката, что существенно увеличивало массу установки, однако снижало отдачу и улучшало точность стрельбы. Во время Второй мировой войны пушки «Madsen» широко использовались в армиях многих стран, в том числе Швеции, Финляндии, Норвегии, Эстонии, Чехословакии, Польши, Бельгии, Венгрии, Франции и Германии. Причем это были не только пехотные орудия; существовали также авиационный вариант с увеличенным до 60 патронов барабанным магазином либо ленточным питанием и флотская модификация на тумбовой установке.

Так, на вооружении флота Финляндии перед зимней войной с Советским Союзом поступили несколько пушек «Madsen», затем финны докупили еще 30 единиц этого оружия, поступившего под обозначением 20 ItK/39 М на флот и в пехоту. К 1943 г. финны имели на вооружении уже 211 орудий «Madsen», использовавшихся в основном как средство ПВО на флоте, в отрядах береговой обороны, гарнизонах укрепленных пунктов и железнодорожных батареях.

Также, по некоторым свединиям, армия Финляндии в качестве ПТР закупила несколько 20 мм пушек «Madsen». Под обозначением 20 PstK/40 это оружие использовалось в ранней стадии войны продолжения против СССР, когда с советской стороны в сражениях участвовало минимальное количество тяжелых и средних танков.

В свое время пушка «Madsen» считалась достаточно эффективным оружием, обладавшим, однако, целым рядом недостатков. Кроме большой массы, крайне неудобной оказалась замена перегретого ствола, для чего требовалось практически полностью разобрать оружие, ведь ствол менялся в сборе со всеми подвижными частями автоматики. По сообщениям финских солдат, стволы перегревались уже после 150–200 выстрелов, и рапорты с фронта свидетельствуют, что несколько зенитных расчетов пострадали в результате разрывов стволов.

Кроме того, обнаружился весьма неприятный эффект смятия гильзы мощными деталями автоматики при движении патрона внутри оружия по весьма сложной траектории. Так, по сведениям все той же финской армии, взрыв осколочного боеприпаса внутри пушки с неизбежной при этом порчей автоматики был далеко не единичным случаем.

Читать:  Пистолет-пулемет PM 63

В результате в начале 1950-х гг. все 20 мм автоматические пушки «Madsen» были сняты с вооружения финской армии. Аналогично поступили и в армиях других стран, использовавших это оружие. После окончания Второй мировой войны 20 мм пушки «Madsen» в основном в качестве зенитных орудий использовались в странах Латинской Америки и кое-где были сняты с вооружения лишь в конце 1980-х гг.

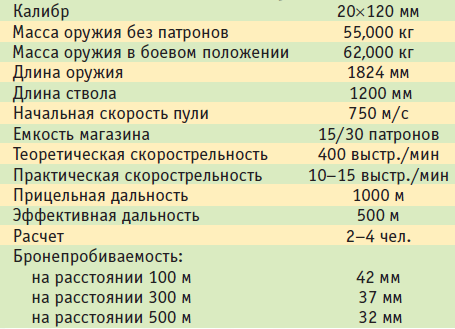

Тактико-технические характеристики винтовки «Madsen» обр. 1935 г.

Конструкция автоматической пушки «Madsen»

Пушка «Madsen» является автоматическим оружием, которое может вести стрельбу как очередями, так и одиночными выстрелами. Автоматика орудия работает за счет использования энергии отдачи подвижного ствола при его коротком ходе. Канал ствола запирается массивным вертикально качающимся затвором.

Толстостенный длинный ствол, оснащенный дульным тормозом, заключен в охлаждающий перфорированный кожух. Отличительной внешней особенностью оружия является внушительных размеров рукоятка взведения затвора поворотного типа, расположенная с правой стороны ствольной коробки. Поворотом этой рукоятки осуществляется досылание в патронник первого патрона из магазина, далее стрельба ведется в автоматическом режиме.

Боепитание оружия осуществляется из сменного барабанного магазина емкостью 15 или 30 патронов, приставляемого слева. В авиационной модели используется барабан на 60 патронов или лента на 100 патронов.

При стрельбе очередями теоретическая скорострельность составляет 400 выстр./мин, практическая — около 100 выстр./мин. Опытные расчеты зенитных орудий при использовании барабана большой емкости могли выдавать до 200 выстр./мин.

Используются мощные патроны калибра 20×120 мм с дульной энергией около 47 000 Дж и начальной скоростью от 735 до 890 м/с. Используются бронебойные, разрывные, бронебойно-осколочные и бронебойно-трассирующие пули массой от 113 г (с самой высокой начальной скоростью) до 158 (с самой низкой).
