Конструкция винтовки «Garand» М 1

Винтовка «Garand» М 1 является оружием самозарядным, с неподвижным стволом. Механизм винтовки работает по принципу использования энергии пороховых газов, отводимых через поперечное отверстие в стенке ствола. Запирание затвора происходит при его повороте вокруг продольной оси и сцеплении при этом боевых выступов со ствольной коробкой. Газовый цилиндр, доходящий почти до мушки, расположен под стволом.

Газовый поршень связан с затвором. При движении поршня назад он поворачивает затвор, расцепляя его со стволом. Затвор, откатываясь назад, удаляет стреляную гильзу и взводит ударник, после чего возвращается в переднее положение, досылая при этом очередной патрон в патронник. Затем он поворачивается и сцепляется со стволом.

Встроенный магазин заряжается сверху восемью патронами, объединенными пачкой и расположенными в шахматном порядке. Заряжание отдельными патронами магазина невозможно. После заполнения магазина затвор автоматически переводится в боевое положение. После произведения последнего выстрела пустая обойма выпадает из магазина, а затвор остается в открытом положении.

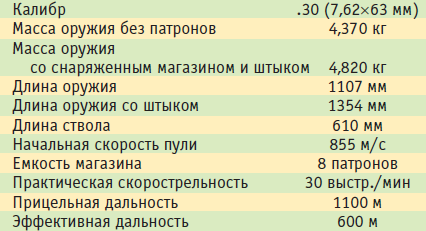

Тактико-технические характеристики винтовки «Garand» М 1

Винтовка оборудована регулируемым по горизонтали и вертикали диоптрическим прицелом, имеющим максимальную прицельную дальность стрельбы 1200 ярдов. Предохранитель располагается в спусковой скобе.

Читать:  Пистолет-пулемет FN P90

Штык может крепиться к специальному устройству, расположенному на газовом цилиндре. Имеется 2 вида клинковых штыков: короткий типа М 5 и длинный типа M 1.
