Пистолеты-пулеметы ОЦ-02 «Кипарис», ПП-71 КЕДР, «Клин» и АЕК-919 К «Каштан»

Несмотря на то, что пистолеты-пулеметы неплохо зарекомендовали себя во время Второй мировой войны, в последующие годы работы по созданию новых образцов оружия этого класса в Советском Союзе практически не велись. В конце 40-х — начале 50-х гг. ХХ в. появился ряд новых требований, предъявляемых к стрелковому оружию, удовлетворить которые путем создания новых образцов на базе пистолетных патронов казалось невозможным. Поэтому от разработки пистолетов-пулеметов отказались, бросив все силы на создание и производство оружия, стреляющего новыми, более мощными патронами. По некоторым сведениям, М.Т. Калашников сумел убедить советское руководство в том, что нет необходимости создавать пистолеты-пулеметы, так как автоматы его системы являются наиболее универсальным оружием.

Пистолет-пулемет ОЦ-02 «Кипарис»

Интерес к пистолетам-пулеметам вновь появился в конце 60-х гг. ХХ в. после почти 30-летнего перерыва. Вероятно, толчком для этого послужило появление за рубежом новых моделей пистолетов-пулеметов — чехословацкого «Skorpion» и американского «Ingram».

Одна из первых советских конструкций, рассчитанных на использование пистолетного патрона 9×18 ПМ, была разработана в 1972 г. на Тульском оружейном заводе под руководством известного конструктора Н.М. Афанасьева. В процессе создания пистолет-пулемет получил заводское обозначение ОЦ-02 неофициальное — «Букет». Это легкое и компактное оружие было предназначено для нападения и защиты, позволяло вести огонь очередями и в первую очередь было рассчитано на использование сотрудниками спецподразделений и МВД.

Пистолет-пулемет отличался простотой конструкции, надежностью и высокой технологичностью. Последнее достигалось за счет широкого применения штампованных деталей.

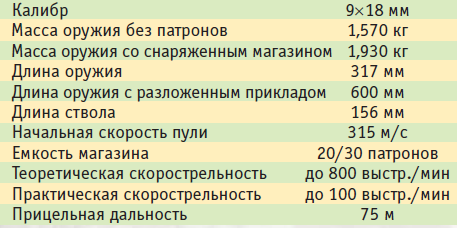

Тактико-технические характеристики пистолета-пулемета ОЦ-02 «Кипарис»

При рассмотрении конструкции пистолета-пулемета, разработанного Афанасьевым, специалисты, в том числе и советские, отмечали, что по схеме работы автоматики, компоновке, габаритам и даже внешнему виду он напоминает 7,65 мм «Skorpion», разработанный в Чехословакии. В то же время ОЦ-02 отличался использованием более мощного 9 мм патрона и улучшенной эргономикой, за счет удобной для обхвата пластмассовой рукоятки, расположенной под углом к оси ствола.

В 1974 г. действующая модель ОЦ-02 вполне успешно прошла полигонные испытания. Была отмечена ее высокая надежность, что подтверждалось ресурсом оружия, рассчитанным на 6000 выстрелов. Пистолет-пулемет выдержал стрельбы в сложных климатических условиях, был безотказен и, самое главное, легко разбирался для смазки без использования инструмента. В то же время применяемый для стрельбы патрон 9-18 ПМ свел на нет все положительные характеристики ОЦ-02. Кучность стрельбы по результатам испытаний оставляла желать лучшего, а эффективная дальность стрельбы составляла всего лишь 75 м. Это решило судьбу пистолета-пулемета Афанасьева — он не был принят на вооружение, хотя несколько десятков ОЦ-02 под армейским обозначением «Кипарис» использовались войсками спецназначения до появления более совершенного оружия.

Вместе с Н.М. Афанасьевым, создавшим в начале 70-х гг. ХХ в. пистолет-пулемет ОЦ-02, свой образец малогабаритного пистолета-пулемета представил другой известный советский конструктор Е.Ф. Драгунов. Его разработка носила обозначение ПП-71. Каждая из представленных конструкций имела ряд преимуществ перед автоматами Калашникова, однако использование в них маломощного пистолетного патрона 9-18 ПМ существенно ухудшало их огневые характеристики. Во время испытаний стрелки едва могли поразить ростовую мишень с расстояния 100–150 м. В результате тема по созданию пистолетов-пулеметов была вновь закрыта.

Пистолет-пулемет ПП-71 КЕДР

В годы перестройки и последовавшего за ней распада СССР резко ухудшилась криминогенная обстановка в стране, что потребовало принятия на вооружение правоохранительных органов компактного автоматического оружия ближнего боя. В этой ситуации пистолеты-пулеметы пережили свое очередное рождение. Возрожденный практически из небытия пистолет-пулемет после некоторой модернизации в 1992 г. был принят на вооружение и передан в серийное производство. В настоящее время ОЦ-02 более известен под названием «Кипарис», которое он получил в вооруженных силах и структурах МВД. Пожалуй, самым главным его качеством, высоко оцененным сотрудниками спецподразделений, стали массо-габаритные характеристики. Благодаря им «Кипарис» даже с магазином увеличенной емкости пригоден для скрытого ношения под верхней одеждой.

Читать:  Штык-нож 6X4 к автоматам АКМ и АК-74

Параллельно шла и доработка образца ПП-71 Драгунова, которая проходила на Ижевском механическом заводе под руководством сына знаменитого конструктора — М.Е. Драгунова. В 1994 г. году несколько модернизированный пистолет-пулемет был принят на вооружение. В память о великом конструкторе, скончавшемся в 1991 г., он получил название КЕДР, которое расшифровывалось как «Конструкция Евгения Драгунова».

Тактико-технические характеристики пистолета-пулемета ПП-71 КЕДР

Специалисты отмечают, что КЕДР выгодно отличается от пистолетов-пулеметов подобного класса рядом оригинальных технических решений, включенных в его конструкцию. После израсходования всех патронов его затвор остается в заднем положении, а при замене магазина закрывается, досылая патрон в патронник, что значительно убыстряет процесс перезарядки оружия. Использованный в пистолете-пулемете комбинированный целик автоматически переключается при изменении положения приклада.

При стрельбе на дальние расстояния приклад откидывается и поднимается щиток целика с диоптром, при сложенном прикладе прицеливание ведется через щиток с прорезью. Проведенные испытания показали, что КЕДР обеспечивает достаточно хорошую кучность как при одиночной, так и при автоматической стрельбе. Опытные стрелки на дистанции 25 м «укладывали» в круг радиусом 50 мм 100% пуль при одиночной стрельбе и 50% — при стрельбе короткими очередями.

На базе пистолета-пулемета КЕДР создано оружие, имеющее обозначение ПКСК (портативный короткоствольный служебный карабин). Курковый ударно-спусковой механизм этого карабина допускает ведение только одиночного огня, выстрел происходит при закрытом затворе.

Стрельба возможна с упором приклада в плечо и со сложенным прикладом с одной руки. При сложенном прикладе прицеливание ведется через прямоугольную прорезь, при разложенном — через диоптр. Этот карабин обеспечивает более высокую точность стрельбы в сравнении с классическим короткоствольным оружием.

В ходе модернизации пистолета-пулемета системы Драгунова (ПП-71), в результате которой появился КЕДР, не был устранен основной недостаток — использование для стрельбы только маломощного патрона 9×18 ПМ. Переводу пистолета-пулемета на высокоимпульсный модернизированный патрон 9×18 ПММ препятствовал недостаточный запас прочности его конструкции. Это вынудило конструкторов создать на базе ПП-71 КЕДР усиленный пистолет-пулемет.

В 1994 г. на вооружение подразделений по борьбе с организованной преступностью МВД России начали поступать новые пистолеты-пулеметы, получившие название «Клин». Их конструкция, по сравнению с прототипом, претерпела небольшие изменения. Так как в первую очередь это касалось перевода пистолета-пулемета на более мощный патрон и, как следствие, увеличения энергии отдачи, были приняты меры по усилению механизмов и снижению темпа стрельбы. Это было достигнуто за счет увеличения массы затвора и применения спиральных канавок Ривелли в патроннике. Последние увеличивали трение между гильзой и патронником и замедляли процесс экстракции гильзы. В результате, при использовании более мощного патрона ПММ темп стрельбы «Клина» по сравнению с моделью КЕДР практически не увеличился (1060 выстр./мин против 1000 выстр./мин). Впрочем, для стрелка, применяющего «Клин», сохранилась возможность использовать для стрельбы патрон 9×18 ПМ, при этом темп стрельбы снижается до значения 1000 выстр./мин, как у модели КЕДР.

Читать:  Зажигательные бутылки РККА

Кроме того, были произведены и другие незначительные изменения, в частности усилена ствольная коробка, а флажок предохранителя-переводчика вида огня был перенесен на ее правую сторону. На оружие можно установить глушитель, который входит в базовую комплектацию пистолета-пулемета, лазерный целеуказатель и боевой фонарь.

Проведенные испытания показали, что в целом модернизация пистолета-пулемета КЕДР имела смысл. Благодаря использованию в новой модели более мощного патрона эффективность оружия и его прицельная дальность существенно возросли. При стрельбе короткими очередями на дистанции 25 м пули надежно «укладываются» в круг диаметром 100 мм, а на дистанции 150 м — 800 мм. В то же время на расстоянии 20 м пуля модернизированного патрона ПММ пробивает стальной лист толщиной 3 мм и после этого, по утверждению специалистов, сохраняет убойное действие.

Пистолет-пулемет «Клин»

В 1996 г. на вооружение сотрудников спецподразделений начали поступать пистолеты-пулеметы «Клин-2», которые представляли собой модернизированный «Клин». Доработка заключалась в размещении магазина в полой пистолетной рукоятке, как это было сделано, например, в израильском пистолете-пулемете «Uzi». За счет этого улучшилась центровка оружия, и оно стало более приспособленным для стрельбы одной рукой. Кроме того, изменениям подверглась ствольная коробка, на передней части оружия разместили цевье, выполненное из ударопрочной пластмассы, а на дульном срезе установили компенсатор. Хотя длина оружия при этом возросла до 380 мм, а масса увеличилась почти на 200 г, его лучшая сбалансированность и наличие компенсатора позволили повысить кучность боя. Специалисты утверждают, что прицельная дальность пистолета-пулемета «Клин-2» достигает 200 м.

Конструкция пистолета-пулемета «Клин-2» построена на основе так называемой сбалансированной автоматики, т. е. принципа снижения импульса отдачи за счет создания динамического момента с величиной, обратной величине импульса отдачи. Это достигается при помощи синхронно-противоположного движения двух инерционных масс. В конструкции «Клин-2» роль этих двух масс выполняют подвижный ствол и затворная рама.

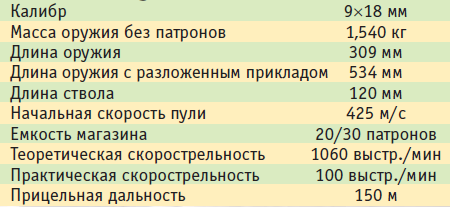

Тактико-технические характеристики пистолета-пулемета «Клин»

При выстреле создается момент отдачи, заставляющий затворную группу откатываться назад — к задней стенке ствольной коробки. В этот же момент, следуя движению пороховых газов и пули, начинает скользящее движение вперед ствол. Используя специальный рычаг в качестве кинематической синхронизирующей связки, конструкция обеспечивает одновременное достижение крайних точек ствола и затвора, что генерирует противоположные динамические моменты. Такое решение не только способствует улучшению характеристик кучности, но и повышает комфортность стрельбы, снижает утомляемость при ведении интенсивного огня.

Читать:  Бомбардировщик Ту-95МС

В начале 90-х гг. ХХ в. в России приступили к созданию новых видов автоматического оружия, предназначенного для вооружения сотрудников правоохранительных структур. За основу для разработки одной из моделей был взят принятый на вооружение в 1992 г. и хорошо зарекомендовавший себя пистолет-пулемет «Кипарис». Новая разработка получила заводское название АЕК-919 К.

Пистолет-пулемет АЕК-919 К «Каштан»

Сама по себе конструкция АЕК-919 К во многом уникальна. Пожалуй, впервые в истории создания пистолетов-пулеметов оружие с расположением магазина перед спусковой скобой было переделано в модель, построенную по классической схеме с магазином в пистолетной рукоятке. Основной отличительной чертой нового пистолета-пулемета стала его компактность. Во многом она была достигнута за счет использования схемы автоматики, разработанной еще в 40-х гг. ХХ в. чехословацким инженером Вацлавом Холеком (модель CZ 23) и повторенной Узиэлем Галом в пистолете-пулемете «Uzi».

Подобно своему прототипу, АЕК-919 К имел типичную для пистолетов-пулеметов схему с использованием энергии отдачи свободного затвора, однако при этом затвор на две трети надвигался на ствол. Это позволило значительно уменьшить длину ствольной коробки. Кроме этого, от «Uzi» пистолет-пулемет АЕК-919 К «приобрел» оригинальную систему обжимания и удерживания ствола, расположенную в передней части затворной коробки. С учетом того, что гарантийный ресурс ствола, установленного на пистолете-пулемете, относительно невелик и составляет всего 6000 выстрелов, такое приспособление позволяет быстро сменить его даже в боевой обстановке.

Еще одно интересное конструкторское решение представлял собой приклад пистолета-пулемета. В отличие от складных конструкций, типичных для оружия этого класса, приклад АЕК-919 К выдвижной, в походном положении он убирался внутрь ствольной коробки.

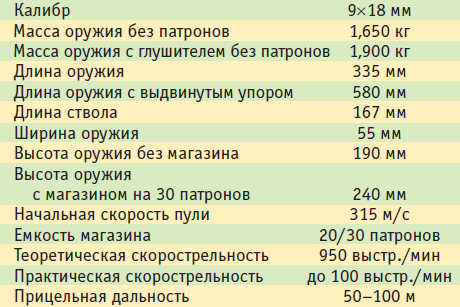

Тактико-технические характеристики пистолета-пулемета АЕК-919 К «Каштан»

Во время испытаний пистолет-пулемет АЕК-919 К показал достаточно высокие огневые характеристики. Кучность на дистанции 25 м при стрельбе с упора одиночными выстрелами не выходила за пределы круга диаметром 100 мм, при стрельбе короткими очередями — 225 мм. Была отмечена высокая надежность его механизмов, неплохая технологичность и приемлемые массо-габаритные характеристики.

В то же время, как отмечают специалисты, АЕК-919 К имеет ряд недостатков, присущих, пожалуй, всем пистолетам-пулеметам, разрабатываемым и выпускаемым в начале 1990-х гг. на постсоветском пространстве. В первую очередь это касалось небольшой эффективной дальности стрельбы и слабого останавливающего и пробивного действия пули.

Низкие характеристики были связаны с использованием для стрельбы маломощных патронов 9×18 ПМ и невозможностью перехода на высокоимпульсный модернизированный 9 мм патрон (ПММ). Тем не менее в 1993 г. пистолет-пулемет АЕК-919 К был принят на вооружение подразделений МВД России. Здесь он получил новое название — «Каштан», которое со временем вытеснило заводское, хотя АЕК-919 К иногда все же встречается в литературе. Пистолет-пулемет «Каштан» прошел успешные испытания в Чечне в спецподразделениях ФСБ.
